Page 307 - Tecnoinox CUCINE MODULARI

33080 PORCIA ITALY - VIA TORRICELLI 1
Tel: +39.0434.920110 - Fax: +39.434.920422 LISTINO PREZZI 2019
tecnoinox@tecnoinox.it PRICE LIST
www.tecnoinox.it

3

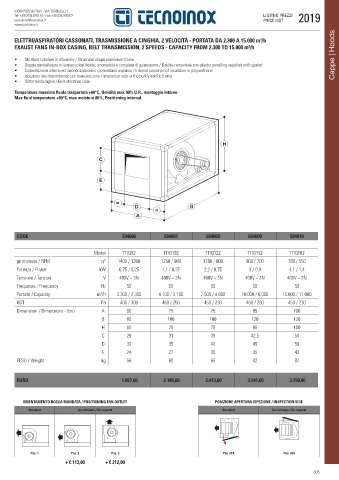

ELETTROASPIRATORI CASSONATI, TRASMISSIONE A CINGHIA, 2 VELOCITÀ - PORTATA DA 2.300 A 15.000 m /h
3
EXAUST FANS IN-BOX CASING, BELT TRANSMISSION, 2 SPEEDS - CAPACITY FROM 2.300 TO 15.000 m /h
• Struttura tubolare in alluminio / Structural shape aluminium frame Cappe | Hoods
• Doppia pannellatura in lamiera plastificata, smontabile e completa di guarnizione / Double removable zinc-plastic panelling supplied with gasket
• Coibentazione interna ed insonorizzazione in poliuretano espanso / Internal sound-proof insulation in polyurethane
• Ispezione lato trasmissione per manutenzione / Inspection side in the pulley and belt area
• Slitta tendicinghia / Belt-stretcher slide

Temperatura massima fluido trasportato +60°C, Umidità max 80% U.R., montaggio interno
Max fluid temperature +60°C, max moisture 80%, Positioning internal.

CODE 594006 594007 594008 594009 594010

Model TTIG92 TTIG102 TTIG122 TTIG152 TTIG182
giri/minuto / RPM n° 1400 / 1200 1250 / 980 1180 / 800 900 / 700 780 / 550
Potenza / Power kW 0,75 / 0,25 1,1 / 0,37 2,2 / 0,75 3 / 0,9 4,1 / 1,4
Tensione / Tension V 400V ~ 3N 400V ~ 3N 400V ~ 3N 400V ~ 3N 400V ~ 3N
Frequenza / Frequency Hz 50 50 50 50 50
3
Portata / Capacity m /h 3.300 / 2.300 4.100 / 3.100 7.500 / 4.800 10.000 / 8.000 15.000 / 11.000
HST Pa 400 / 300 460 / 250 450 / 230 460 / 280 450 / 230
Dimensioni / Dimensions - (cm) A 60 75 75 85 100
B 80 100 100 120 120
H 60 75 75 85 100
C 28 31 36 42,5 50
D 32 35 42 49 58
E 24 27 30 35 43
PESO / Weight kg 56 60 65 82 87

EURO 1.857,00 2.185,00 2.413,00 3.141,00 3.758,00

ORIENTAMENTO BOCCA MANDATA / POSITIONING FAN OUTLET POSIZIONE APERTURA ISPEZIONE / INSPECTION SIDE
Standard Su richiesta / On request Standard Su richiesta / On request

Pos. 1 Pos. 2 Pos. 3 Pos. IDX Pos. ISX
+ € 113,00 + € 212,00
305
