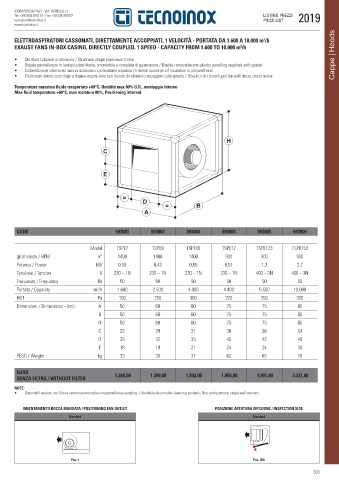

Page 305 - Tecnoinox CUCINE MODULARI

33080 PORCIA ITALY - VIA TORRICELLI 1
Tel: +39.0434.920110 - Fax: +39.434.920422 LISTINO PREZZI 2019
tecnoinox@tecnoinox.it PRICE LIST
www.tecnoinox.it

3
ELETTROASPIRATORI CASSONATI, DIRETTAMENTE ACCOPPIATI, 1 VELOCITÀ - PORTATA DA 1.600 A 10.000 m /h
3
EXAUST FANS IN-BOX CASING, DIRECTLY COUPLED, 1 SPEED - CAPACITY FROM 1.600 TO 10.000 m /h
• Struttura tubolare in alluminio / Structural shape aluminium frame Cappe | Hoods
• Doppia pannellatura in lamiera plastificata, smontabile e completa di guarnizione / Double removable zinc-plastic panelling supplied with gasket
• Coibentazione interna ed insonorizzazione in poliuretano espanso / Internal sound-proof insulation in polyurethane
• Elettroventilatore centrifugo a doppia aspirazione con motore direttamete accoppiato alla girante / Double inlet centrifugal fan with direct driver motor
Temperatura massima fluido trasportato +60°C, Umidità max 80% U.R., montaggio interno
Max fluid temperature +60°C, max moisture 80%, Positioning internal.

CODE 593001 593002 593003 593004 593005 593006

Model TSPE7 TSPE9 TSPE10 TSPE12 TSPE123 TSPE153
giri/minuto / RPM n° 1400 1400 1400 900 900 900
Potenza / Power kW 0,18 0,42 0,55 0,51 1,3 2,2
Tensione / Tension V 230 ~ 1N 230 ~ 1N 230 ~ 1N 230 ~ 1N 400 ~ 3N 400 ~ 3N
Frequenza / Frequency Hz 50 50 50 50 50 50
Portata / Capacity m /h 1.600 2.500 4.000 4.400 5.500 10.000
3
HST Pa 150 250 360 220 250 320
Dimensioni / Dimensions - (cm) A 50 60 60 75 75 85
B 50 60 60 75 75 85
H 50 60 60 75 75 85
C 23 29 31 36 36 43
D 25 32 35 42 42 49
E 18 19 21 24 24 30
PESO / Weight kg 33 35 37 62 65 76

EURO
SENZA FILTRO / WITHOUT FILTER 1.260,00 1.390,00 1.502,00 1.956,00 1.991,00 3.321,00

NOTE:
• Disponibili versioni con filtro e versioni economiche con pannellatura semplice. / Available also models featuring synthetic filter and economic single-wall versions.

ORIENTAMENTO BOCCA MANDATA / POSITIONING FAN OUTLET POSIZIONE APERTURA ISPEZIONE / INSPECTION SIDE
Standard Standard

Pos. 1 Pos. IDX

303
