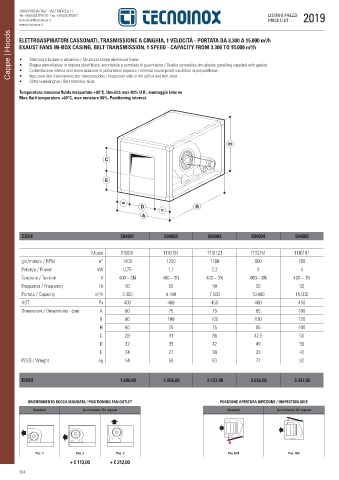

Cappe | Hoods ELETTROASPIRATORI CASSONATI, TRASMISSIONE A CINGHIA, 1 VELOCITÀ - PORTATA DA 3.300 A 15.000 m /h

3
EXAUST FANS IN-BOX CASING, BELT TRANSMISSION, 1 SPEED - CAPACITY FROM 3.300 TO 15.000 m /h
Struttura tubolare in alluminio / Structural shape aluminium frame
•
•
Doppia pannellatura in lamiera plastificata, smontabile e completa di guarnizione / Double removable zinc-plastic panelling supplied with gasket
•
Ispezione lato trasmissione per manutenzione / Inspection side in the pulley and belt area
•
Slitta tendicinghia / Belt-stretcher slide
• Coibentazione interna ed insonorizzazione in poliuretano espanso / Internal sound-proof insulation in polyurethane
Temperatura massima fluido trasportato +60°C, Umidità max 80% U.R., montaggio interno
Max fluid temperature +60°C, max moisture 80%, Positioning internal.

CODE 594001 594002 594003 594004 594005

Model TTIG91 TTIG101 TTIG121 TTIG151 TTIG181
giri/minuto / RPM n° 1400 1250 1180 900 780
Potenza / Power kW 0,75 1,1 2,2 3 4
Tensione / Tension V 400 ~ 3N 400 ~ 3N 400 ~ 3N 400 ~ 3N 400 ~ 3N
Frequenza / Frequency Hz 50 50 50 50 50
3
Portata / Capacity m /h 3.300 4.100 7.500 10.000 15.000
HST Pa 400 460 450 460 450
Dimensioni / Dimensions - (cm) A 60 75 75 85 100
B 80 100 100 120 120
H 60 75 75 85 100
C 28 31 36 42,5 50
D 32 35 42 49 58
E 24 27 30 35 43
PESO / Weight kg 54 58 63 77 82

EURO 1.646,00 1.955,00 2.137,00 2.652,00 3.347,00

ORIENTAMENTO BOCCA MANDATA / POSITIONING FAN OUTLET POSIZIONE APERTURA ISPEZIONE / INSPECTION SIDE
Standard Su richiesta / On request Standard Su richiesta / On request

Pos. 1 Pos. 2 Pos. 3 Pos. IDX Pos. ISX
+ € 113,00 + € 212,00
